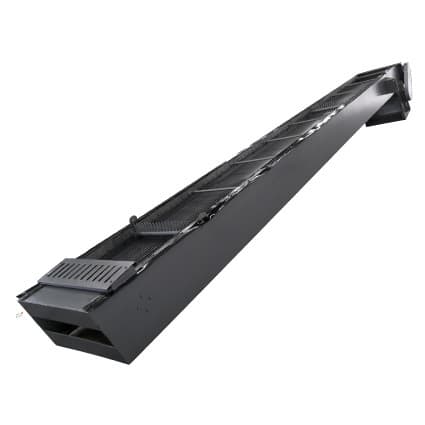

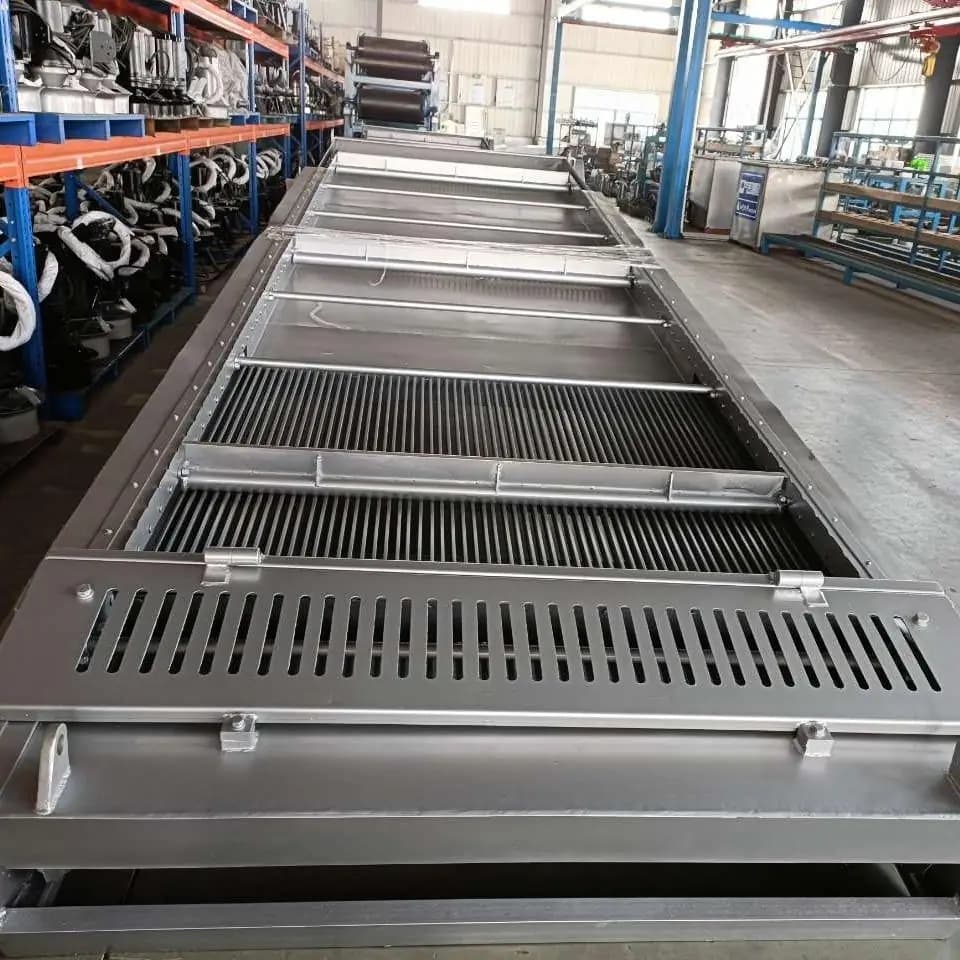

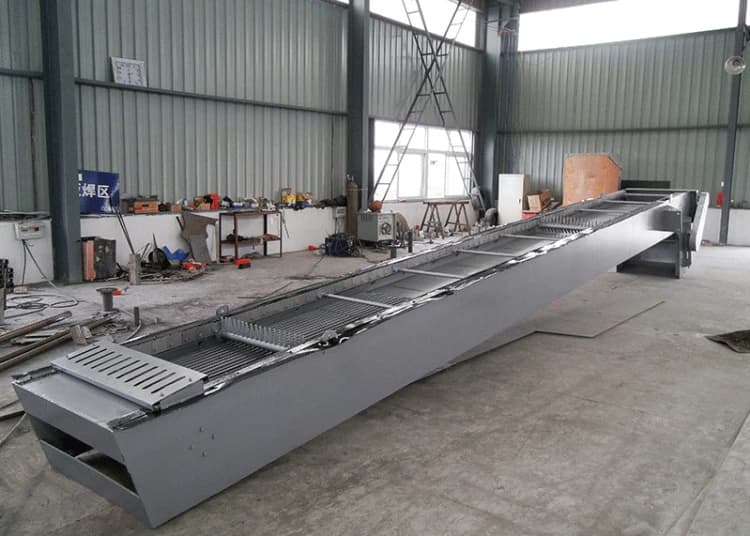

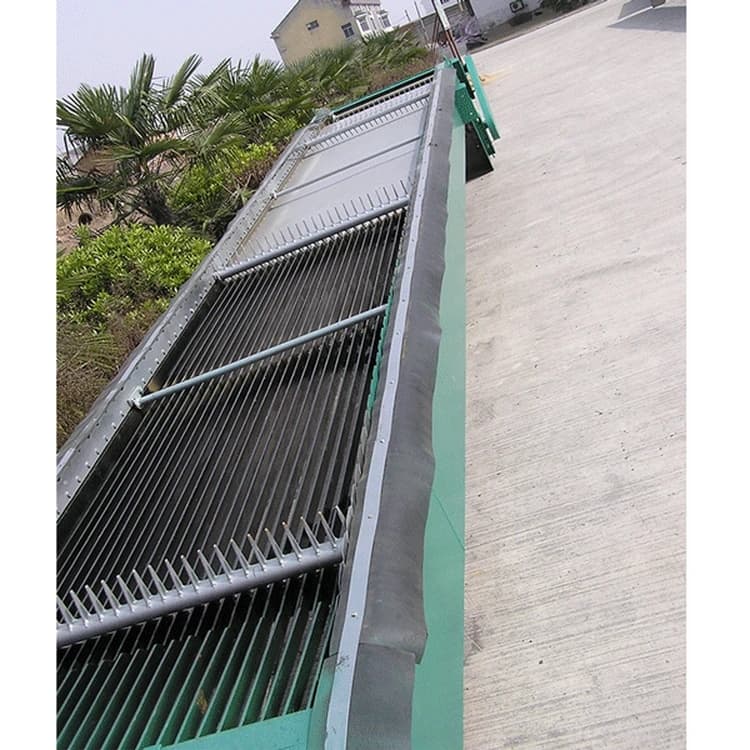

Грабельные механические решетки GSHP

Особенности

1. Стержни грабельной решетки размещены в среднем положении цепи грабельных зубьев (в других механических решетках стержни размещаются под цепью), направление движения зубчатых граблей в процессе очистки изменяется (в отличие от других решеток), чтобы избежать попадания твердых предметов на дно и застревания зубчатых граблей и тяговой цепи.

2. Устройство защиты от перегрузки, которое установлено на цепном колесе на конце выходного вала редуктора, может предотвращать повреждения решетки из-за случайной перегрузки.

3. Очищающие грабли на вращающейся цепи решетки делают очистку эффективной и окончательной.

4. Компактная структура, простое электрическое управление, простота для автоматизации.

Структура и принцип работы

Грабельная решетка состоит из приводного устройства, стойки, главного вала, стержней, шламоуловителя, зубчатых гребенок и тяговой цепи.

Под приводом двигателя, после торможения через редуктор, цепное колесо и цепь приводятся в движение, и грабельная цепь, закрепляющаяся на вращающейся цепи, перемещается на дно за решеткой, после чего через направляющее колесо она переворачивается в положение над поверхностью воды перед решеткой, вставляется в зазор между стержнями и поднимается вверх, и мусор, перехваченный перед решеткой, поднимается до поверхности воды, при движении цепи к выходу цепь переворачивается, и мусор выгружается в конвейер или ковш за решеткой, процесс очистки завершается, при иэтом жидкость течет через зазор решетки, и все работы осуществляются в непрерывном цикле.
